"ואת התמונות מהטיול לוורשה הראיתי לכם?"

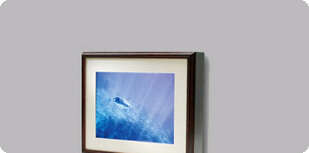

צג LCD ממוסגר יציג לראווה את כל ספריית הצילומים הדיגיטליים שלכם, ויפיח חיים בערבי שקופיות משעממים
  פול ווליך, פופיולר סיינס
25/3/2005  9:09
אני מצלם כ-1,500 תמונות דיגיטליות מדי שנה. כדי להציג את כולן – או אפילו תמונות מעולות נבחרות – אצטרך להשקיע הון בנייר ובדיו ולנצל כל ריבוע קיר שיש לי. במקום זה החלטתי להרוס מסך LCD בגודל 15 אינץ' ולבנות מסגרת צילומים דיגיטלית.

נכון, יכולתי פשוט לקנות את זה, אבל בעבור כמה מאות דולרים יכולתי לקנות מסך גדול יותר וכמה אפשרויות הרחבה. לשלי יש מסגרת מובנית, מקום ל-25,000 תמונות, ולוח אם מלא של מחשב אישי. באמצעות כרטיס רשת אלחוטי, אני אוכל להכניס תמונות חדשות באמצעות האינטרנט. או שאוכל להוסיף מודול אינפרה-אדום כדי להציג תמונה רק כשמישהו עובר לידה. בחיי, עם מערכת הפעלה של לינוקס, הדבר הזה עוד יוכל לסנן לי דואר אלקטרוני ולשלוט במכשירים אחרים שלי.
מחברים אותה
1) מחברים מקור מתח (C) לתוך שקע ATX על לוח האם (B).

2) מעבירים תקע ATX נוסף לכונן הקשיח (D).

3) מדביקים את כבל המתח מה-LCD (בתרשים – E)לכבל מאספקת המתח; כורכים מסביב סרט חשמל.

4) מדביקים את מפסק המתח (A) לכבל, מחברים לכבלי power-on על לוח האם.

5) מחברים את מחבר ה-IDE מהכונן הקשיח ללוח האם.

6) משתמשים בתקע IDE נוסף כדי לחבר כונן CD חיצוני לצורך מערכת ההפעלה והתקנת תוכנות (ראו "המוח שבפנים").

7) מחברים את ה-LCD ללוח האם.

8) מחברים לרשת באמצעות אתרנט כדי להוסיף תמונות ולהוריד רכיבים סופיים למערכת ההפעלה.
מרכיבים אותה
9) מחברים את לוח האם ל-LCD באמצעות ולקרו (סקוץ'). משתמשים במגינים לרגלי כסא על ה-LCD כדי לחבר לוולקרו (F) ולהוסיף מרווח לאספקת המתח.

10) מחברים את הכונן הקשיח ל-LCD באמצעות ולקרו כדי לשחרר את לוח האם, בעוד יש לנו כבלי מתח ונתונים.

11) הכינו מסגרת (H) שבנויה להתאים ל- LCD, הוסיפו 7 ס"מ של עומק כדי שכל הרכיבים ייכנסו פנימה.

12) גזרו מצע כדי שיתאים לאזור תצוגת ה-LCD.

13) השתמשו בקוביות עץ (G) כדי להכניס את ה-LCD למסגרת.
המוח שבפנים
כדי שמערכת ההפעלה של לינוקס תיכנס למסגרת התמונה, חיברתי כונן CD-ROM ישן לכבל ה-IDE הנוסף של הכונן הקשיח, והשתמשתי בדיסק התקנה בסיסי שצרבתי לאחר שהורדתי קבצים מ- debian.org.

לאחר שהמסגרת פעלה, חיברתי אותה לרשת באמצעות יציאת האתרנט המובנית והורדתי את מערכת X-Windows (שמפעילה עכבר וגרפיקה בלינוקס), מנהל חלונות KDE לכניסה אוטומטית ופתיחת תוכניות נבחרות עם ההפעלה, ומצג תמונות פשוט אך יעיל בשם feh. אני יכול לחבר עכבר כדי לשלוט באפשרויות הצגת התמונות, או להחליף אותן מרחוק מכל מחשב בבית.
רשימת חלקים
A) מתג וכבל מתח, 1 דולר, Radio Shack

B) לוח אם VIA EPIA ME 6000 עם CPU של 633 מגה הרץ, 126 דולר, essencompu.com

C) אספקת מתח מיניאטורית PW-70A, ATX ולבנת 20 וולט, 55 דולר, mini-box.com

D) כונן קשיח של Notebook, 20 ג'יגה בית, 90 דולר, newegg.com
E) מסך LCD 15 אינץ', 300 דולר, חנות חשמל מקומית

F) מגיני כסא ולקרו, 5 דולר, חנות עשה זאת בעצמך

G) בלוקים מעץ, חינם מהמחסן שלי

H) מסגרת מותאמת אישית ומצע, 120 דולר, חנות מסגרות מקומית

I) מתאם Notebook-to-IDE,עשרהדולרים, dirtcheapdrives.com

DRAM (Jשל 256 מגהבייט, 44 דולר, newegg.com

K) מערכת הפעלה Debian GNU/Linux, אמולטור X-Windows ותוכנת feh להצגת שקופיות, חינם, debian.org

L) כונן CD להעברת לינוקס לכונן הקשיח, חינם, junker PC
כמה כסף?
עלות בקנייה רגילה: 100-3,000 דולר
עלות פרויקט עשה זאת בעצמך: 751 דולר
